Het onzichtbare raamwerk

Serie-intro: Ontwerplogica is mijn zoektocht naar orde achter vorm. Geen losse stijlvondsten, maar de mechanismen die gebouwen laten kloppen – of ontsporen.

Binnen die reeks zoomt rasterlogica in op het onzichtbare: grids, stramienen, maatsystemen en toleranties. De ruitjes waar elk goed ontwerp mee begint.

In #03 – Grid leggen we het spelbord vast. Niet als dwangbuis, maar als ritme: het raamwerk dat constructie, installaties en architectuur op één taal krijgt. Zonder grid krijg je passtukken, faalkosten en gevels die hun eigen chaos verraden. Met grid krijg je vrijheid-binnen-orde, prefab die past en gebouwen met toekomstwaarde.

“Grid als bouwfundament: Het onzichtbare raamwerk.”

Welkom in gridloos Nederland

De bouw lijkt vaak op een rommelig schaakspel zonder bord. Passtukken van 30 centimeter die lukraak langs gevels verschijnen. Installatiekanalen die dwars door draagbalken worden gezaagd. Kolommen die midden in een woonkamer belanden, alsof iemand een luciferdoosje leeggestort heeft en zei: “los het maar op.”

Scenario 1: De Architect “Grids beperken mijn creativiteit. Elk project is uniek.” Resultaat: 47 verschillende maten per project. Prefab onmogelijk. Elk gebouw een gok. Een dure, riskante gok.

Scenario 2: De Constructeur “Ik los het wel op. Kolommen kunnen overal.” Resultaat: Restmaten, sluitmaten, passtukken. Dubbele kosten. Vloekende timmermans die improviserend kasten smaller maken.

Scenario 3: De Installateur “Ik boor wel een gat waar nodig.” Resultaat: Leidingen door balken. Verzwakte constructie. Installateurs die met bochtige leidingen vergeten knopen oplossen.

Nederlandse realiteit: ieder jaar verdwijnen er honderden miljoenen in faalkosten door grid-anarchie. Het excuus: “architectonische vrijheid.”
De werkelijkheid: verspilling, frustratie en gebouwen die al verouderen voordat de verf droog is.

De Nederlandse bouwsector kampt volgens recente rapporten met €2,5 tot €3 miljard faalkosten per jaar, vooral door ontwerpfouten, gebrek aan standaardisatie en slechte communicatie. Ontbrekende rasterlogica — het werken zonder gestandaardiseerde maatvoering en grids — draagt daar aantoonbaar aan bij.

Grid ontmaskerd

Een grid bestaat uit denkbeeldige horizontale en verticale lijnen die een ontwerp verdelen in een ritme van velden en witruimte. Het is het onderliggende ordeningsprincipe waarmee een gebouw, plan of ontwerp wordt opgebouwd – de onzichtbare meetlat die structuur, herhaling en logica brengt.

Toch leeft het misverstand dat een grid een keurslijf zou zijn. Vraag een ontwerper naar een grid en je krijgt vaak een vies gezicht: “Te rigide, te schools, te beperkend.” Maar dat is precies het punt. Een grid is geen gevangenis van lijnen – het is de arena waarbinnen vrijheid betekenis krijgt.

Je kunt het zien als een spelbord, een denkbeeldig ruitjespapier dat orde schept in chaos. Het zorgt voor ritme, herhaling en witruimte. Het maakt dat ontwerpen niet toevallig ontstaan, maar systematisch opgebouwd worden.

Een grid is dus geen hulpmiddel dat je ergens halverwege toevoegt, het is het begin van het ontwerp. De stille kracht achter elk plan. Zonder grid geen orde, zonder orde geen vrijheid.

Definitie:
Een grid is een planningsraamwerk van evenredig verdeelde horizontale en verticale lijnen dat structuur, ruimte en visuele uitlijning in architectonisch ontwerp organiseert. Het fundament wordt genoteerd met gridnummers voor gemakkelijke referentie en nauwkeurige berekeningen.

Of eenvoudiger gezegd: een grid is het coördinatensysteem van je gebouw – zoals de ruitjes op ruitjespapier, maar dan in 3D.

Het grid is:

• Het onzichtbare raamwerk dat maatvoering, herhaalbaarheid en structuur bepaalt
• De denkbeeldige lijnen die orde scheppen voordat er überhaupt een gevel of plattegrond getekend wordt
• Geen hulpmiddel, maar de start van het ontwerp

Functie:
Een grid biedt samenhang, voorkomt chaos, en maakt uitwisselbaarheid en standaardisatie mogelijk. Het geeft richting aan creativiteit en maakt complexiteit beheersbaar.

Voorbeelden van grids in de praktijk:

• Bouw: kolommenrasters, gevelindelingen, plafondsystemen
• Stedenbouw: verkavelingsrasters, wegenstructuren
• Productontwerp: printplaten, LEGO-grondplaten

Het grid is overal – meestal onzichtbaar, maar onmisbaar.

Grid ≠ stramien: filosofie vs techniek

Vaak worden grid en stramien door elkaar gehaald. Toch zit er een wezenlijk verschil tussen beide begrippen. Zonder dat onderscheid goed te begrijpen, blijft de logica van ontwerpen en bouwen mistig.

Grid = het systeem

Het grid is het modulaire raamwerk dat de hele ontwerplogica bepaalt. Het is conceptueel, globaal en adaptief. Zie het als het coördinatensysteem van het gebouw en zijn omgeving: de filosofie achter de structuur.

• Wat: het complete coördinatensysteem
• Waar: het gehele gebouw (en soms zelfs de omgeving)
• Functie: totaalorganisatie van ontwerp en constructie
• Scope: globaal, systeemniveau

Zonder grid weet je niet waar je naartoe werkt.

Stramien = de lijn

Een stramienlijn is concreet en technisch. Het is een hulplijn op de bouwtekening en later de referentie die door de maatvoerder wordt uitgezet op de bouwplaats. Stramienen worden genummerd (horizontaal 1, 2, 3…) en gelabeld (verticaal A, B, C…). Ze zorgen voor exacte maatvoering en positionering van bouwelementen.

• Wat: individuele referentielijnen
• Waar: concreet op tekening en bouwplaats
• Functie: exacte plaatsbepaling van onderdelen
• Scope: lokaal, per element

Zonder stramien kun je niet bouwen.

Het grid is dus de filosofie achter het systeem, het stramien de techniek waarmee dat systeem tastbaar wordt.

Samenspel van filosofie en techniek

Grid en stramien zijn twee kanten van dezelfde medaille. Het grid geeft vrijheid: het schept het systeem waarin ontwerpen kunnen ontstaan. Het stramien geeft discipline: het vertaalt dat systeem naar harde lijnen en afmetingen. Samen vormen ze de ruggengraat van elk ontwerp.

Grid als diplomaat

Een goed grid is meer dan een hulpmiddel: het is een interface. Een gemeenschappelijke taal waarin architect, constructeur en installateur allemaal tekenen op hetzelfde vel ruitjespapier.

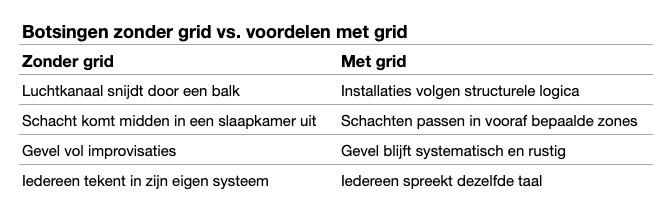

Zonder grid ontstaan botsingen:

• Luchtkanalen die dwars door balken lopen
• Schachten die midden in slaapkamers belanden
• Gevels die volgeplakt worden met geïmproviseerde roosters

Het grid voorkomt oorlog tussen disciplines. Het is de diplomaat die iedereen dwingt dezelfde logica te volgen.

Maar het grid is niet alleen van de bouw. Het is ouder en universeler dan architectuur.

• Grafisch ontwerp: boeken, kranten, posters – allemaal gebaseerd op grids
• Digitale interfaces: responsive webdesign is pure rasterlogica
• Cartografie: kaarten bestaan bij de gratie van rasters, coördinaten en schaal

Het grid is de oerlogica van ordenen. Het maakt de sprong van willekeur naar herhaalbaarheid, van chaos naar systematiek.

Een grid maakt ontwerpen bovendien overdraagbaar.

• In de grafische wereld kan een ontwerper een krant doorgeven en de volgende DTP’er werkt moeiteloos verder.
• In de bouw kan een opdrachtgever keuzes maken binnen het grid, zonder telkens terug naar nul te moeten.

Het grid is dus niet elitair, maar democratisch. Het geeft houvast, deelbaarheid en een logica die vakgebieden en generaties overstijgt.

Van millimeter tot mensmaat

Het lichaam als maatlat, vertaald in steen en staal

In de bouw zijn grids gekoppeld aan maatstelsels. De basismodule is eenvoudig: 1M = 100 mm.

Van daaruit ontstaan variaties:

• Multimodule (2M, 3M, 6M): opschalen naar grotere structuren
• Submodule (½M, ⅓M): verfijning waar nodig

Deze modules vertalen zich naar alledaagse maatvoering:

• Een kast van 60 cm diep
• Een deur van 90 cm breed
• Een kamer van 120 cm modulemaat

Dit zijn geen toevalligheden, maar oeroude ergonomische afspraken die hun weg naar het grid hebben gevonden.

Een grid is dus niet abstract, maar letterlijk lichamelijk. Het is de vertaling van de maat van de mens naar de maat van het gebouw. Dat maakt een raster niet kil, maar juist menselijk.

Toepassingen:

• Vermindert variëteit aan elementen
• Verhoogt productiesnelheid
• Maakt prefabricage en montage mogelijk

Het grid is de verbinding tussen ontwerp en fabriek, tussen esthetiek en standaardisatie. Wie het grid negeert, negeert de fabriek, het lichaam en de logica tegelijk.

“Een raster is niet alleen maatvoering, het is een democratisch instrument dat opdrachtgever en ontwerper een gezamenlijke taal geeft.”

Meer vrijheid door beperking

Veel ontwerpers zien een grid als een beperking. Maar in werkelijkheid werkt het precies andersom.

• Het grid beperkt de willekeur en geeft juist vrijheid richting.
• Het maakt creatieve afwijkingen sterker, omdat ze zich afzetten tegen een bestaande logica.
• Het zorgt voor herkenbaarheid: patronen worden intuïtief begrepen door de gebruiker.

Zonder grid is elk idee een los zandkasteel. Met grid krijgt chaos tanden. De paradox is duidelijk: wat lijkt op een kader, blijkt in de praktijk een bevrijding.

Voorbeelden in de praktijk

• In drukwerk geeft het grid structuur aan een krant: kolommen lopen recht, teksten sluiten aan, beelden krijgen lucht.
• In de stad zie je hetzelfde principe terug: straten, kavels, bouwblokken. Een grid is de onderstroom die een veelheid aan vormen en functies begrijpelijk maakt.

De muziek van het grid

Een grid is geen keurslijf. Het is een maatstreep, een ritme. Vergelijk het met muziek: zonder maat hoor je geen melodie, alleen ruis. Met een strakke maat ontstaat een beat waar je eindeloos op kunt spelen, variëren en improviseren.

Juist omdat er een vaste maat is, krijgt de afwijking betekenis. De offbeat. De dissonant. De onverwachte noot die pas binnenkomt omdat de rest strak staat. Zonder grid zou dat geluid gewoon ruis zijn – met grid wordt het een rebelse ingreep die spanning en betekenis geeft.

Zo werkt het ook in ontwerp. Een goed grid ordent en legt een basis. Binnen die orde kun je spelen, schuiven en verrassingen inbouwen. Het grid maakt dat een bewuste afwijking gezien, gevoeld en herkend wordt.

De valkuil: ontwerpers die grids zien als gevangenis.
De waarheid: het grid is de drummer van je gebouw. Zonder drummer geen groove.

Het grid is dus geen beperking, maar de partituur waarop vrijheid muziek wordt.

De code van het grid

Vuistregels die orde omzetten in speelruimte

Een goed grid is geen keurslijf, maar een systeem dat houvast én speelruimte geeft. Deze vuistregels helpen om die balans te bewaren:

• Consistentie: houd de maatvoering consequent over meerdere lagen – zowel horizontaal als verticaal.
• Herhaalbaarheid: kies gridmaten die aansluiten bij standaard bouw- en productiematen (prefab, MOD’s in HOMI, of de beukmaat van 5,40 m).
• Flexibiliteit: zorg dat het grid variatie in indeling toelaat zonder dat het systeem breekt.
• Knooppunten: let extra goed op waar lijnen elkaar kruisen – dáár wordt je ontwerp getest.

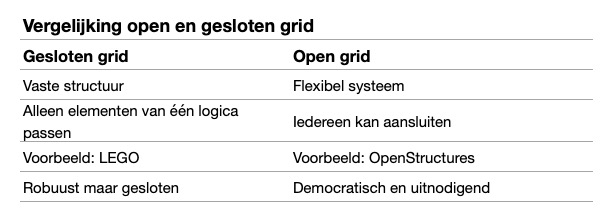

Gesloten keurslijf of open speelveld?

Niet elk grid is hetzelfde. Er bestaan twee fundamentele typen:

Gesloten grid

• Vaste, rigide structuur
• Alle elementen passen alleen binnen één logica
• Denk aan LEGO: alles klikt, maar altijd binnen de regels van één fabrikant
• Sterk en robuust, maar opgesloten in zichzelf

Open grid

• Flexibel en uitnodigend voor variatie en toevoeging
• Gemeenschappelijk raster waarop verschillende makers kunnen aansluiten
• Denk aan OpenStructures: iedereen kan combineren en doorbouwen
• Maakt samenwerking en doorontwikkeling mogelijk

Rasterlogica kiest voor het open grid: Niet om creativiteit te beperken, maar om samenwerking en hergebruik mogelijk te maken. Het is een democratisch systeem waarin onderdelen uitwisselbaar blijven en continu doorontwikkeld kunnen worden.

De stad door de bril van het grid

Kijk naar een middeleeuwse stad: grillige straten, ogenschijnlijk chaos. Maar leg er een grid overheen en patronen worden zichtbaar: pleinen als knooppunten, straten als lijnen, blokken als cellen.

Kijk naar Manhattan: één van de strengste grids ooit, maar tegelijk een broedplaats van architectonische diversiteit. Het laat zien hoe een streng raster juist enorme variatie kan voortbrengen.

Ook Nederlandse steden laten die dubbelheid zien: rationele verkavelingen naast rommelige uitbreidingen. Het grid maakt zichtbaar waar discipline werkt en waar improvisatie regeert.

Het grid is dus niet de vijand van creativiteit – het is haar voedingsbodem.

Het grid van de kaart

Het lezen van een stad begint vaak met een kaart. Ook daar speelt het grid de hoofdrol:

• Rasters, coördinaten en schaalverdeling maken oriëntatie mogelijk.
• Zonder grid wordt een kaart decoratief, maar onbruikbaar.
• Met grid wordt een stad niet alleen zichtbaar, maar ook begrijpelijk en vergelijkbaar.

Tolerantie als stille killer

Op papier klopt elk grid. In de praktijk nooit. Een element van 3000 mm komt zelden exact zo uit – vaak wordt het 2994 of 3007 mm. Zonder aandacht voor toleranties stapelen de fouten zich op, met passtukken, scheve voegen en improvisaties als gevolg.

De oplossing? Ontwerpen met een coördinerend volume: een denkbeeldige marge rondom elk element die afwijkingen opvangt. Dat klinkt als bureaucratie, maar is in werkelijkheid pure overlevingsstrategie.

Verbinding met maatstelsels

De 100 mm-module is meer dan ergonomie. Het is ook een buffer die toleranties absorbeert zonder dat de maatvoering breekt.

Vuistregel: Ontwerp altijd met tolerantie in millimeters, niet met de illusie van perfectie.

De grid-rebellie

Rasterlogica stelt: ontwerpers zijn te vaak bang voor grids. Ze zien het als een beperking, terwijl juist het loslaten van totale vrijheid je dwingt tot betere keuzes. Een grid is geen excuus voor middelmatigheid, maar een wapen tegen willekeur.

De rebelse stelling

Een ontwerp zonder grid is geen vrijheid, maar chaos verpakt als creativiteit. Architecten die grids negeren, bouwen chaos.
Opdrachtgevers die dit laten gebeuren, kopen chaos. En bewoners betalen de prijs. Het is tijd om grid-anarchie te ontmaskeren en de faalkosten van grilligheid te benoemen.

Grid als beginpunt

Het grid is de eerste laag van Rasterlogica. Niet om alles vast te pinnen, maar om een ordening te scheppen die creativiteit sterker maakt. Wie grids negeert, bouwt op drijfzand. Wie grids omarmt, schept speelruimte met discipline.

Rasterlogica #02

Grid = orde in chaos. Het grid is de abstracte basis waarop stramien, sluitmaat en constructie kunnen landen.

“Eerst het raster, dan de schoonheid.”
“Grid is de onzichtbare architect.”
“Geen grid? Dan bouw je chaos.”
“Het raster is niet zichtbaar, maar voelbaar in elke stap die je zet.”

Architectuur en bouw

In de praktijk betekent dit: grid is de onderliggende ordening van kolommen, balken, gevels en installaties. Het is geen tekening, maar een onzichtbaar frame dat alles draagt.

❤️ De Rebellist

“Rasterlogica is de taal die architect, constructeur en installateur eindelijk samen laat praten.”
